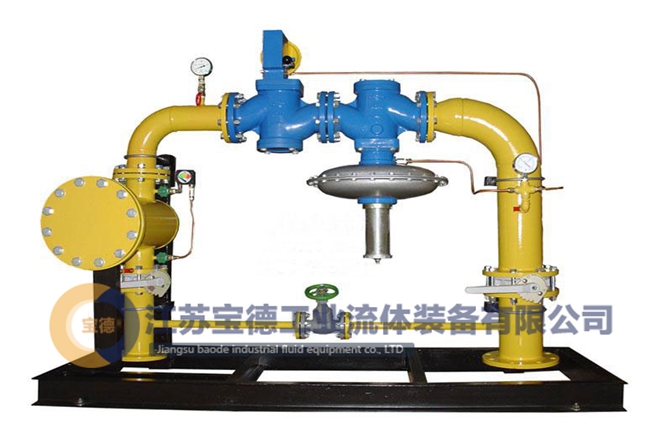

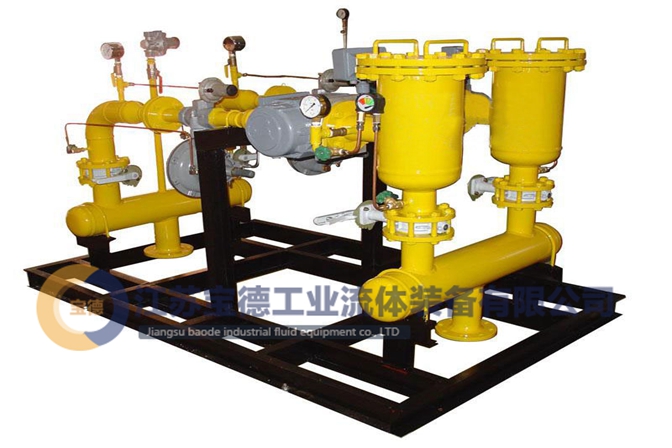

調壓計量撬，一種撬塊式燃氣調壓計量裝置，由矩形撬塊、調節匯管、控制閥、計量管、流量計、調節閥、調節管、過濾器、出氣管、進氣匯管、進氣口、出氣匯管、排污管和安全放氣閥組成，其特征在于進氣匯管、出氣匯管和調節匯管平行排列在矩形撬塊上，且與矩形撬塊橫向平行，調節匯管在前，出氣匯管在中，進氣匯管在后，在進氣匯管和調節管兩端之間水平設有兩條并聯計量管，在每條計量管上逐序設有控制閥、過濾器、壓力表、流量計和控制閥；在出氣匯管和調節匯管中部之間水平設有兩條并聯調節管，在每條調節管上逐序設有控制閥、壓力表、調節閥和控制閥；在出氣匯管上中部設有帶90°彎頭的出氣管，在進氣匯管中側部設有一個進氣口；進氣匯管和出氣匯管上安裝安全放氣閥。

主要技術參數：
　　·進口壓力P1：0.01～1.6MPa
　　·出口壓力P2：1～50KPa
　　·穩壓精度δP2：±10%
　　·關閉壓力Pb：≤1.25P2
　　·工作溫度：-20℃～60℃

調壓箱調壓柜案例
區域調壓箱400方

直燃式調壓柜800方

CNG加氣站工藝流程

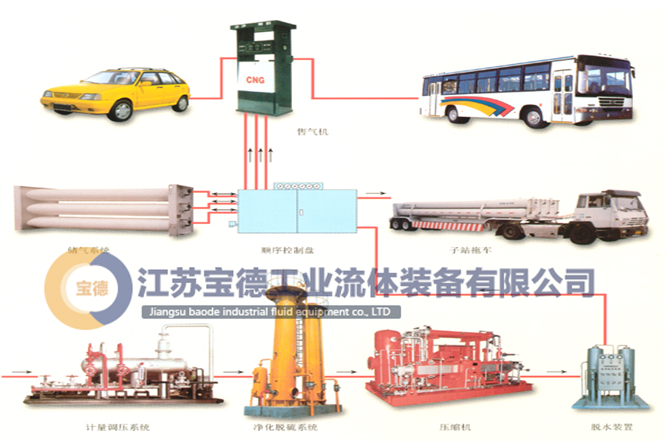

     CNG加氣站的主要工藝流程如下圖所示：從天然氣管網進氣，經計量調壓裝置后進入凈化脫硫系統，再進入壓縮機組，壓縮到25MPa，然后經過高壓脫水裝置進行處理。此時可直接將壓縮天然氣注入車載氣瓶給汽車加氣，或注入CNG拖車的氣瓶運往子站，這稱為慢速加氣，另外，也可將壓縮天然氣儲存在儲氣瓶組內，通過順序控制盤再向汽車加氣，這稱為快速加氣。

LNG調壓裝置
LNG氣源介紹
     據有關部門分析：未來幾年內，我國天然氣需求增長將快于煤炭和石油，天然氣市場在范圍內將得到發育。預計2010年，天然氣在能源總需求構成中的比重約為6%，需求量將達到900億立方米。2020年，需求量將達到2000億立方米。
     天然氣具有許多技術、經濟、環保方面的優點，將是未來新紀元增長快的能源。液化天然氣雖然只占天然氣市場的一小部份，但發展趨勢強勁，特別是在亞太區域，輸氣管設施既缺乏又不 經濟，液化氣也就更受歡迎。
     自1990年以來，世界液化天然氣貿易年均增長率約為6.7%，1995至1996年期間更高達12.4%。 目前世界液化天然氣年貿易量為8200萬公噸，據某些研究預測，到2010年將躍升至1億1200萬至1 億6100萬公噸，在中國大陸、臺灣、 印度、韓國等發展迅速地區升幅可能會更大。
     天然氣目前滿足世界能源需求量的23%，預料在21世紀中將成為增長快的能源。貿易的天然氣，以液體方式輸運的幾達25%。
     天然氣是一種清潔的能源，在經濟和環保方面都遠較其他礦物燃料優勝。亞洲迅速工業化，正以液化天然氣代替其他高碳密度礦物燃料作為發電之用，以減低溫室氣體的排放量。

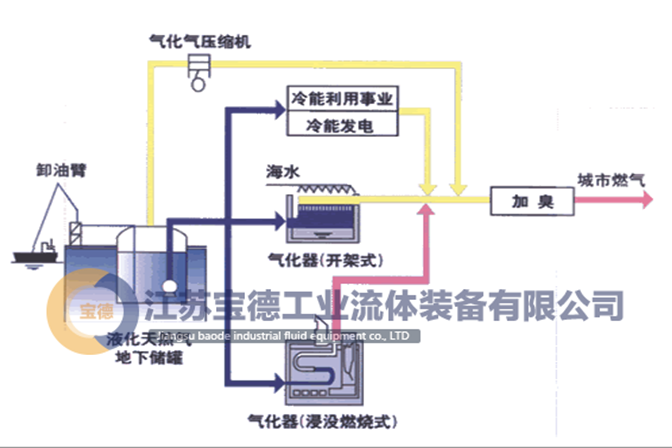

工藝流程：
